配管・バルブ 3D図鑑配管・バルブ 3D図鑑
手のひらに。
弁7形式と配管部品5種の3D、弁の形式選定と材質グループの絞り込み、肉厚・圧力損失・Cvなど10項目の計算、症状から引くトラブル早見。配管の検討と保全で手元に置きたい道具を、iPhone 1本にまとめました。
PCでご覧の方へ
iPhoneのカメラでQRコードを読み取ると、App Storeのページが開きます。

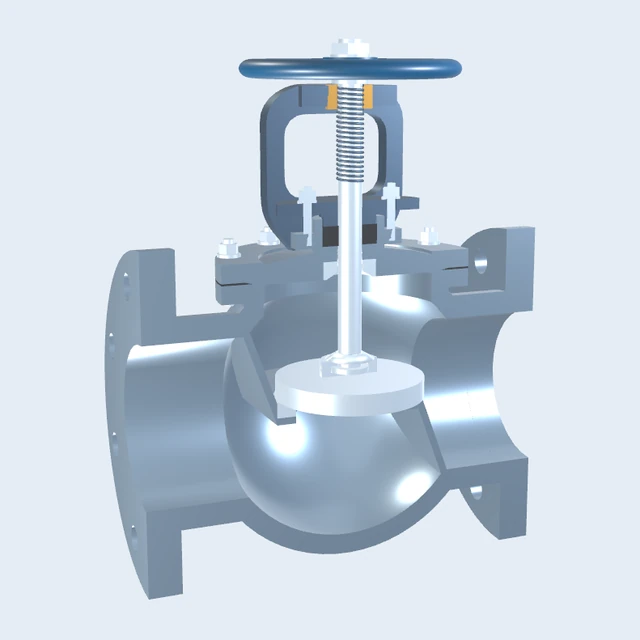

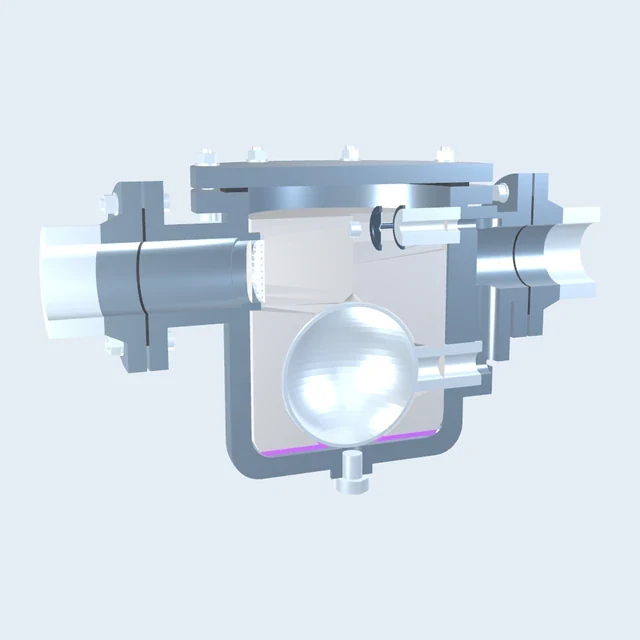

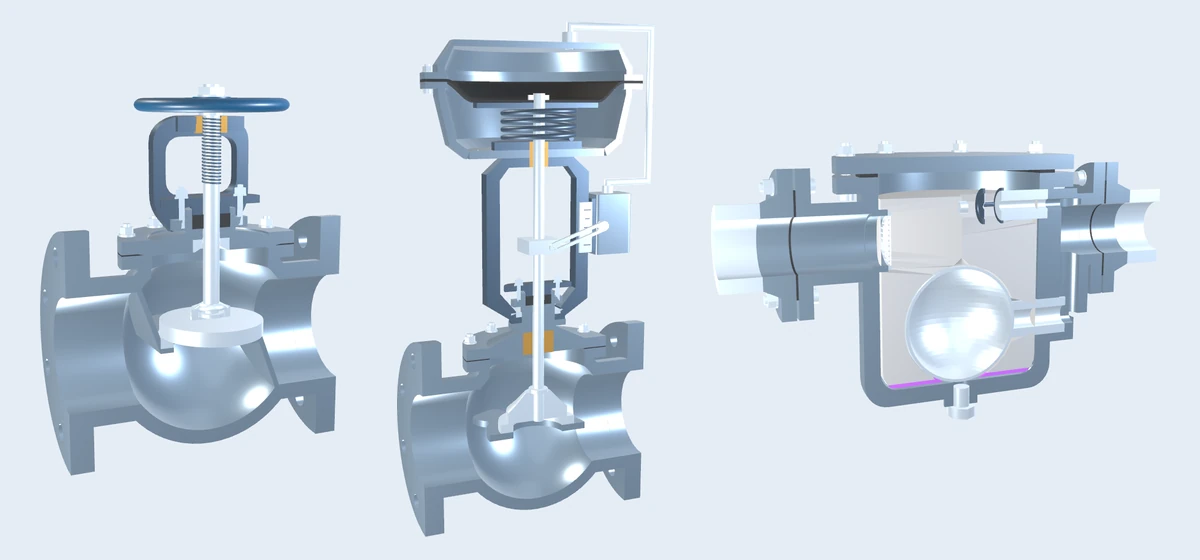

左から玉形弁、調節弁、スチームトラップのカット表示。アプリの3Dモデルをそのまま掲載。
流れを追う。

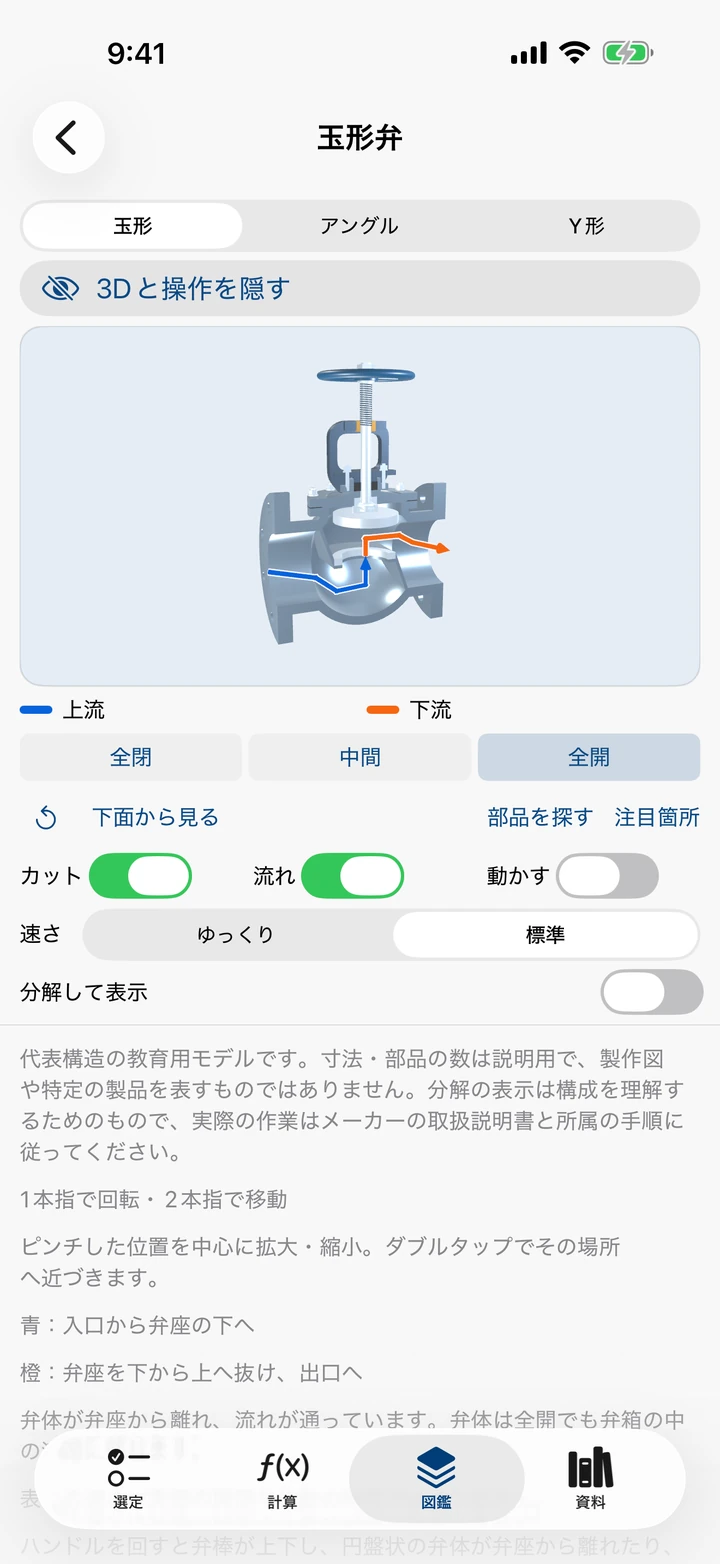

12形式すべてを3Dで収録。回転、拡大、カット、流れ、分解。上流を青、下流を橙で示し、弁の中で流れがどう曲がるかを追えます。
切り替えて見る。

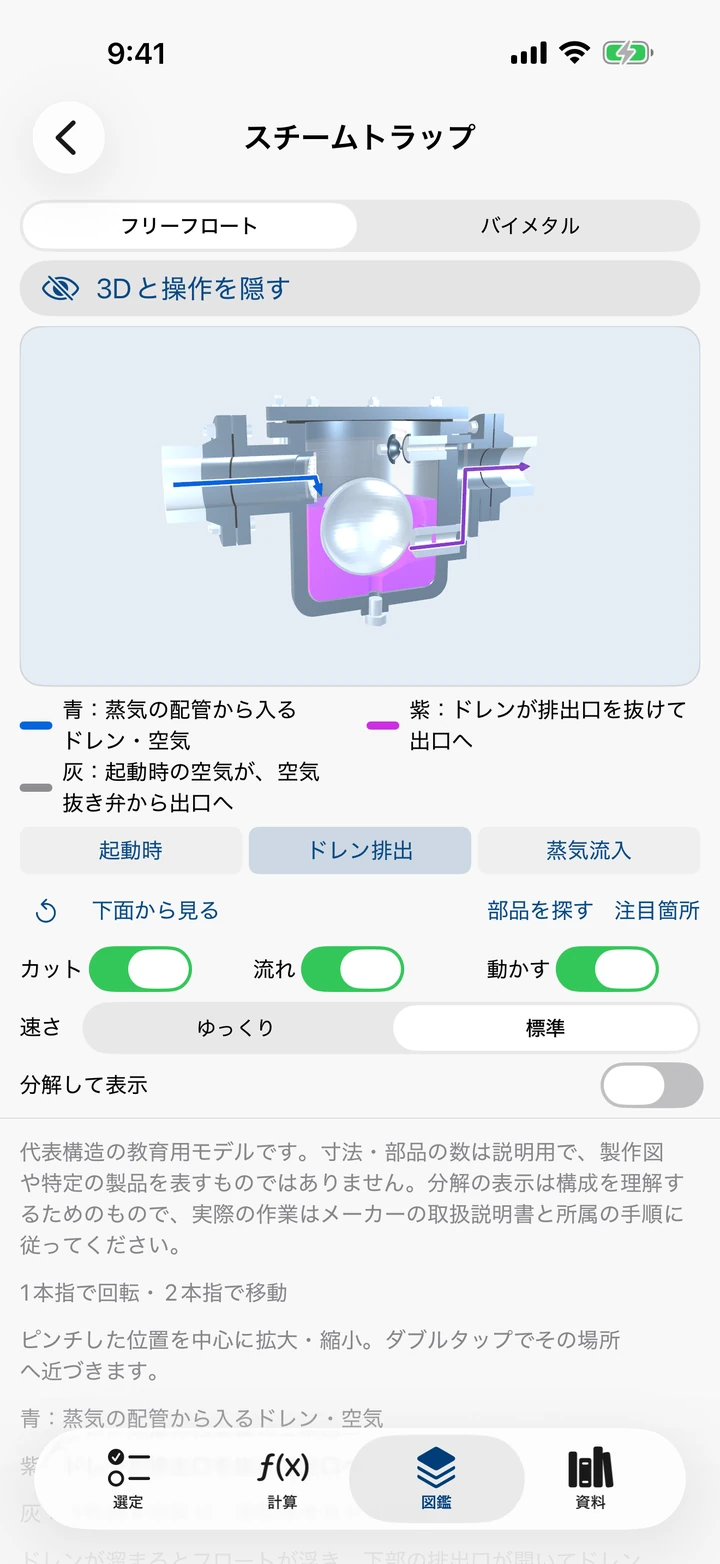

「動かす」で弁体の開閉、逆止弁のディスク、スチームトラップの作動を。状態の切替で、フランジの締付け前後、ベローズの冷間と熱間、ストレーナの目詰まりを見比べられます。
弁が並ぶ。
止める、絞る、自動で制御する、逆流を防ぐ、圧力を逃がす。役割から1問ずつ答えると、弁7形式がおすすめ順に並びます。確認が要る候補には「確認事項あり」と添えます。
3Dの場所へ。

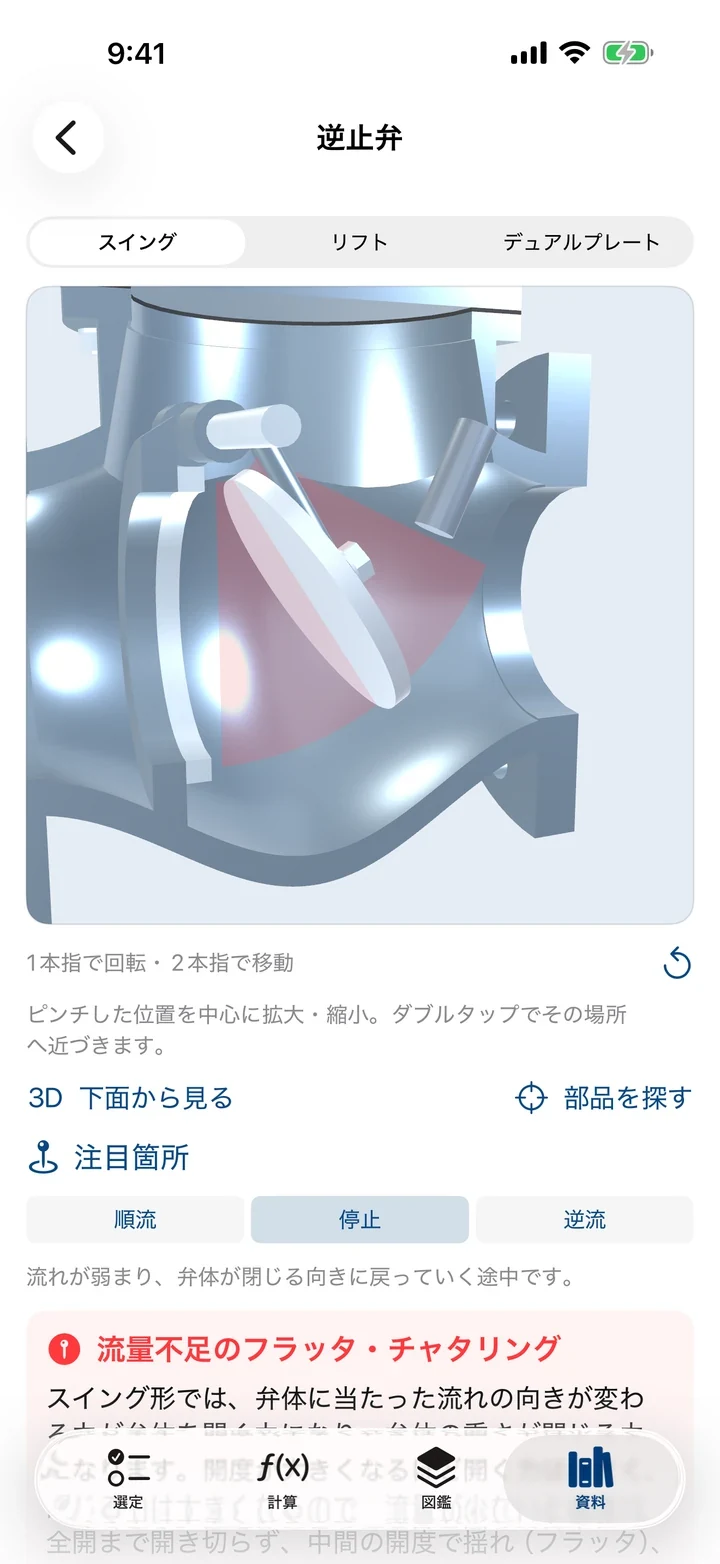

トラブル早見は20の症状から、疑う原因と確かめる順番を表示。関係する部品と注目箇所を3Dで指し示します。
ひと目でわかる
要るものを、1本に。
（弁7・配管部品5）

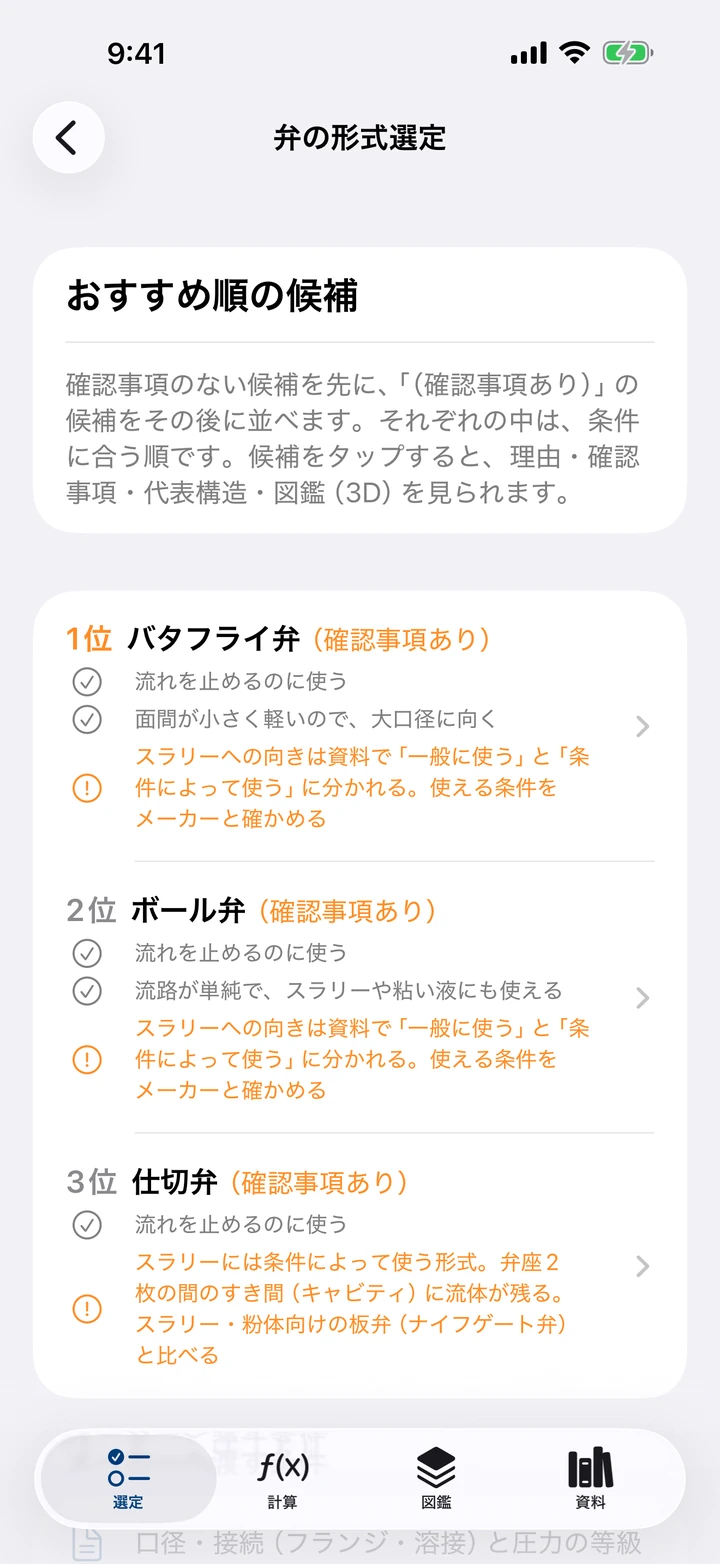

弁の形式選定
弁を選ぶ。

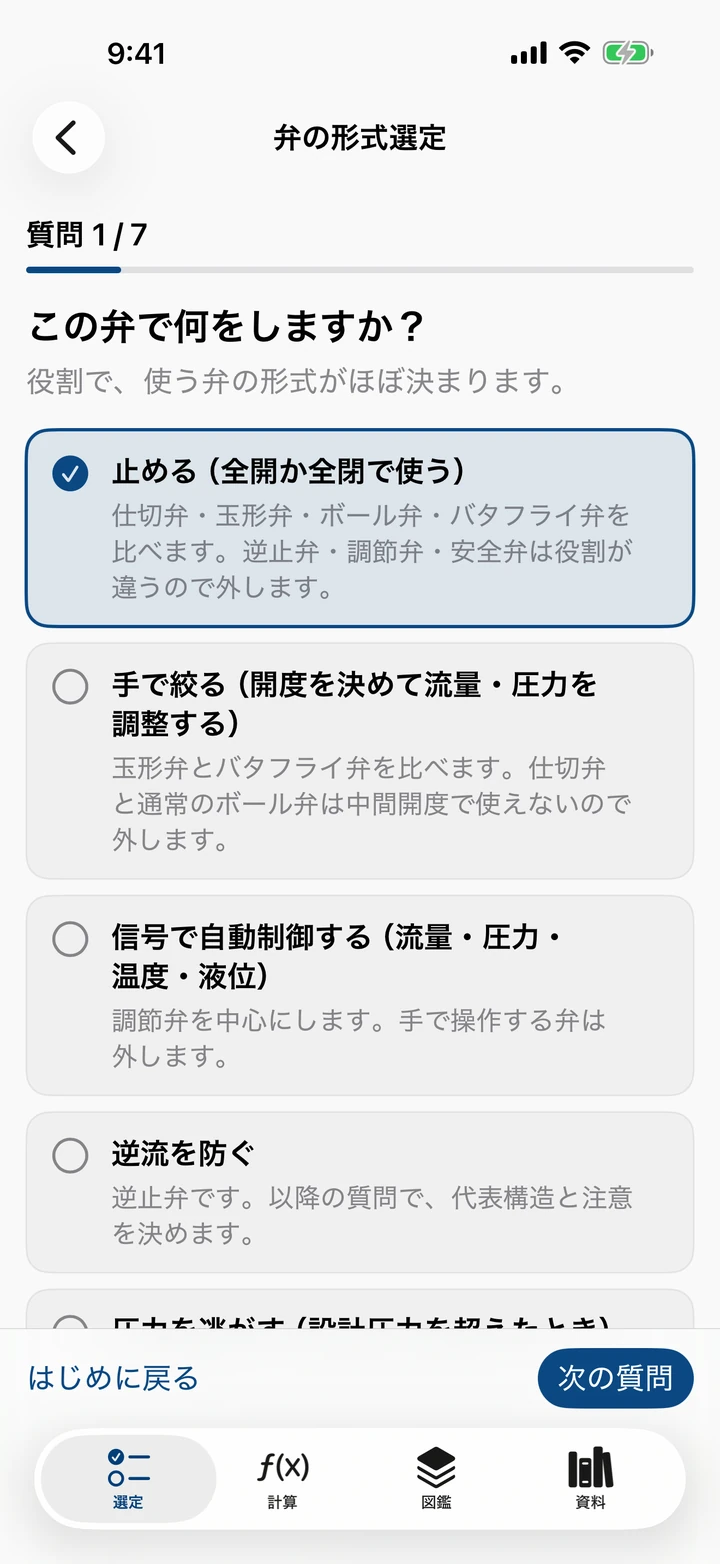

「止める」「手で絞る」「信号で自動制御する」「逆流を防ぐ」「圧力を逃がす」の役割から始めて、流体、口径、差圧、温度などに1問ずつ答える形式（役割に応じて4〜8問）。収録した弁7形式をおすすめ順に並べます。詳細選定では、呼び径・温度・差圧・蒸気圧などの数値から、閉塞流の目安、急閉による水撃のおそれ、逆止弁の最小流量での流速を確かめます。
- 外れた理由が分かる
外れた形式には、何問目のどの回答で外れたかを示します。確認が要る条件のある形式は「確認事項あり」と添え、条件のない形式の後に並べます。
- 1位には代表構造と、メーカーへ渡す条件
1位の形式には代表的な構造の推奨と、口径・接続と圧力の等級、流体と物性、温度など、メーカーへ問い合わせるときに伝える条件を添えます。
- 候補から、そのまま図鑑へ
候補をタップすると、理由・確認事項・代表構造・3Dを見られます。構造を確かめてから、比べる候補を絞れます。

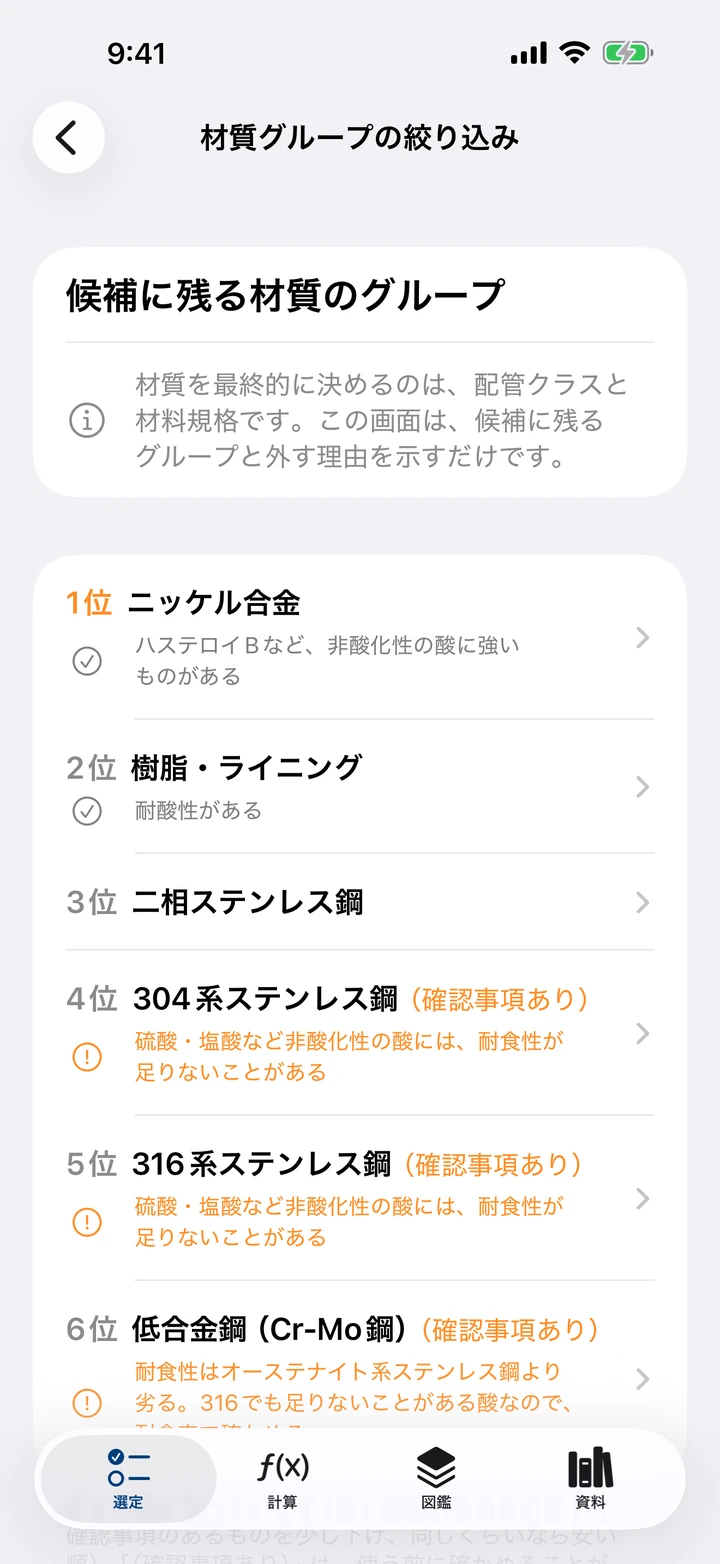

材質グループの絞り込み
理由つきで絞る。
流体、温度、圧力、硫化水素の有無、屋外で保温するかの5問に答えると、8つの材質グループから候補に残るものと、外した理由を示します。最終の材質は決めません。配管クラスと材料規格で決めるための下調べに使えます。
- 8つの材質グループ
炭素鋼、低温用炭素鋼、低合金鋼（Cr-Mo鋼）、304系ステンレス鋼、316系ステンレス鋼、二相ステンレス鋼、ニッケル合金、樹脂・ライニング。
- 注意の要る候補には「確認事項あり」
たとえば非酸化性の酸では、304系・316系ステンレス鋼に「耐食性が足りないことがある」と添えて順位を下げます。
- 外したグループにも理由
候補から外したグループは、外した理由とあわせて表示します。なぜその材質が候補にないのかを、あとから確かめられます。

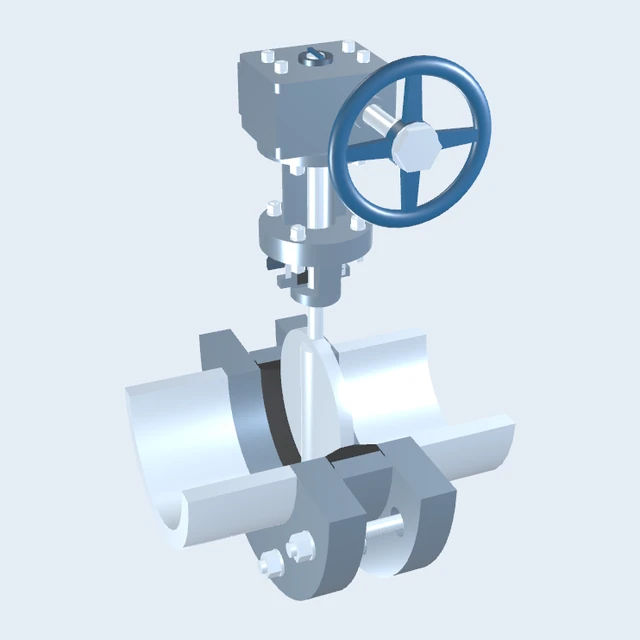

3D図鑑
ところまで。

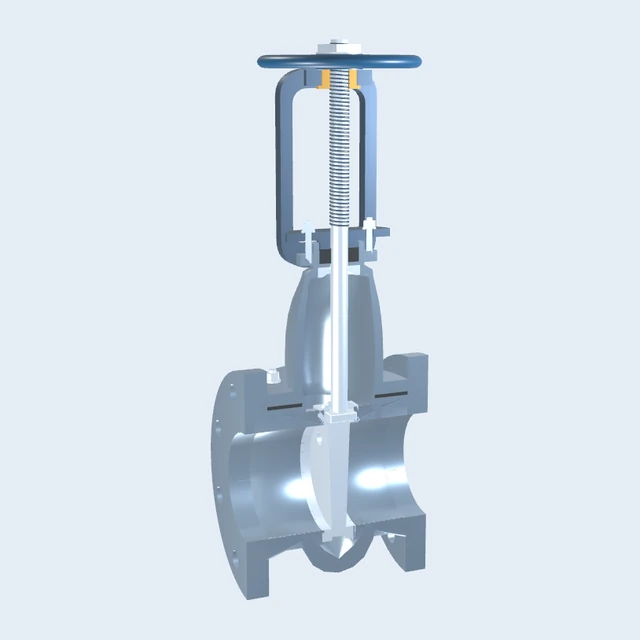

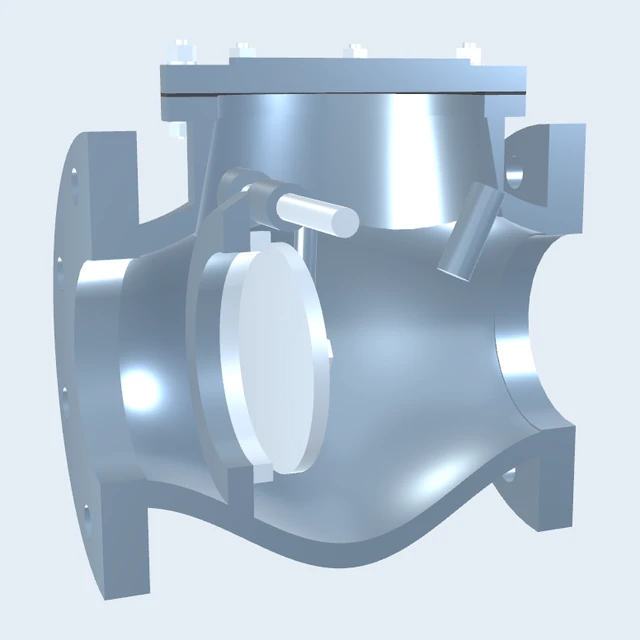

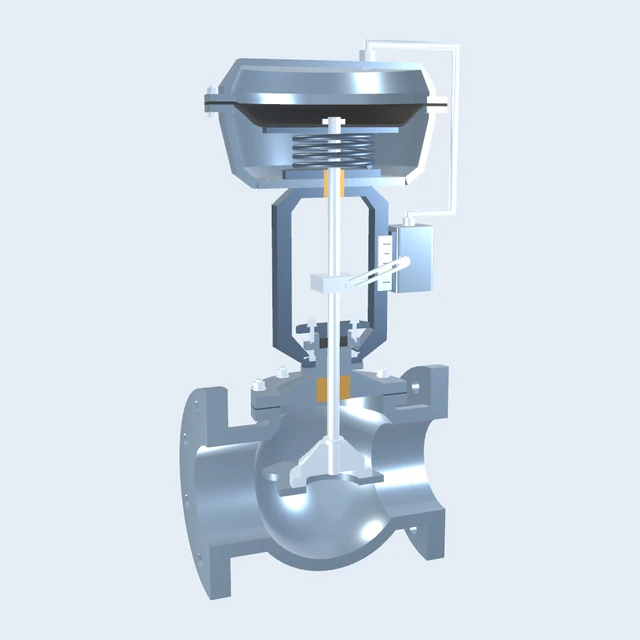

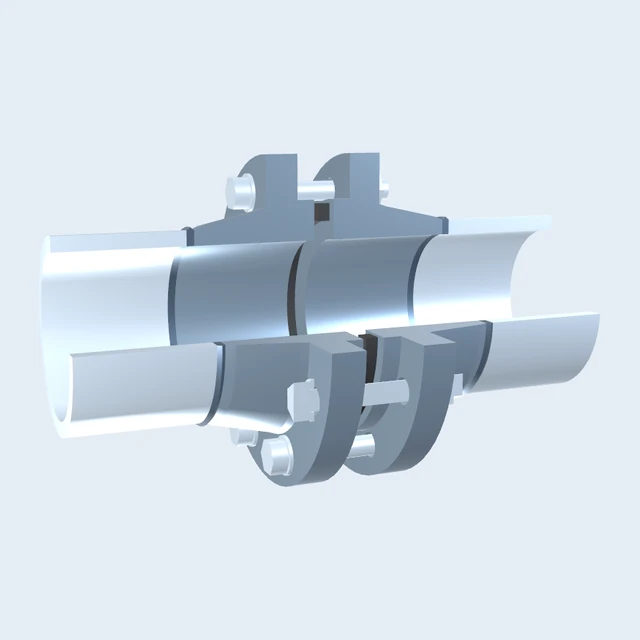

仕切弁はソリッドとフレキシブル、玉形弁は玉形・アングル・Y形、逆止弁はスイング・リフト・デュアルプレート、フランジ継手はネック・スリップオン・ラップジョイント・リングジョイント。代表的な構造を3Dで切り替えて比べられます。弁7形式は、締切りの確実さ、絞りの適性、圧力損失の小ささ、開閉の速さなど8項目を○・△・×で比較。12形式すべてに、代表的な種類、接続と規格、点検と分解の要点、主なトラブルを載せています。

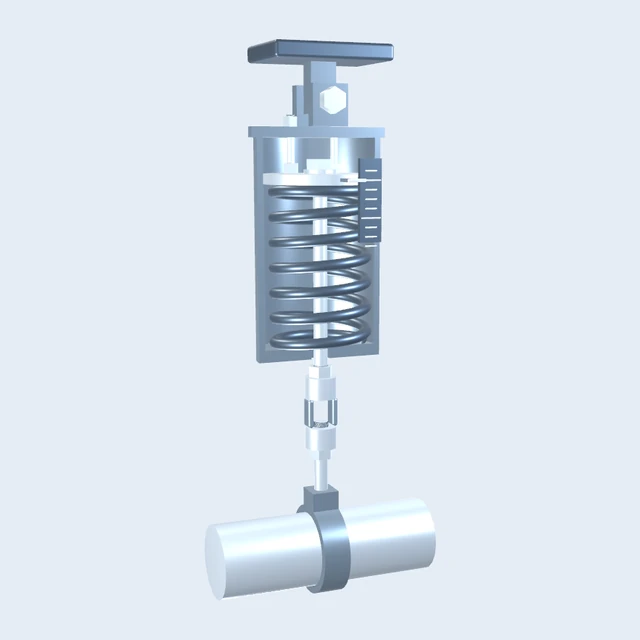

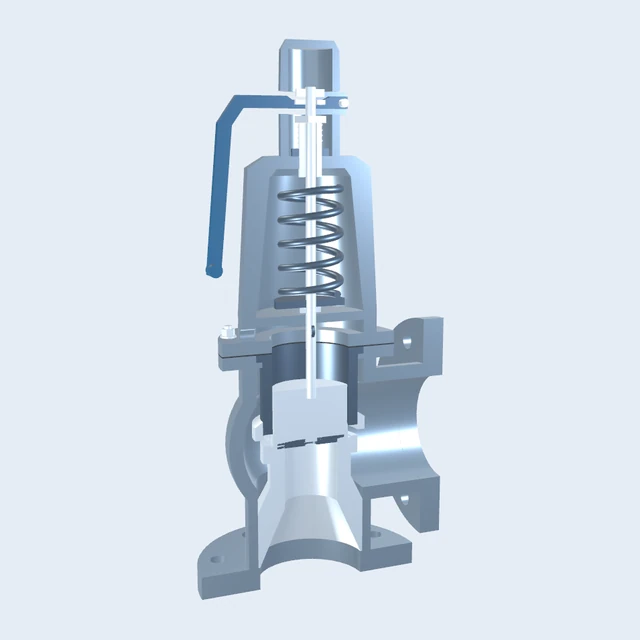

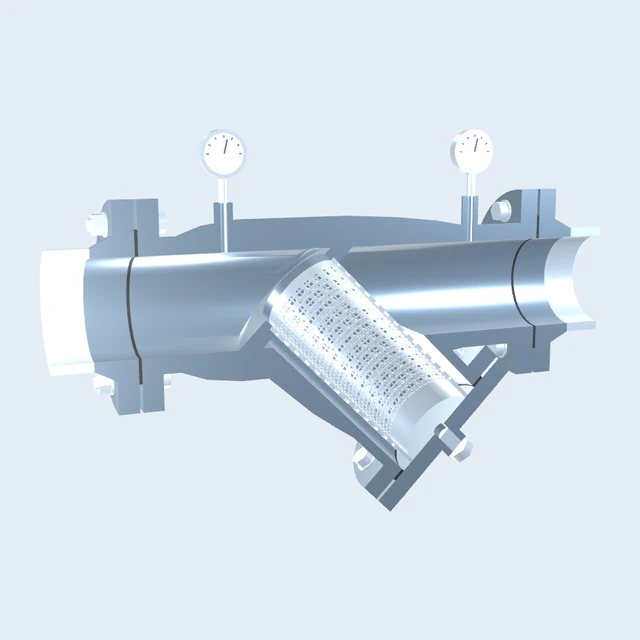

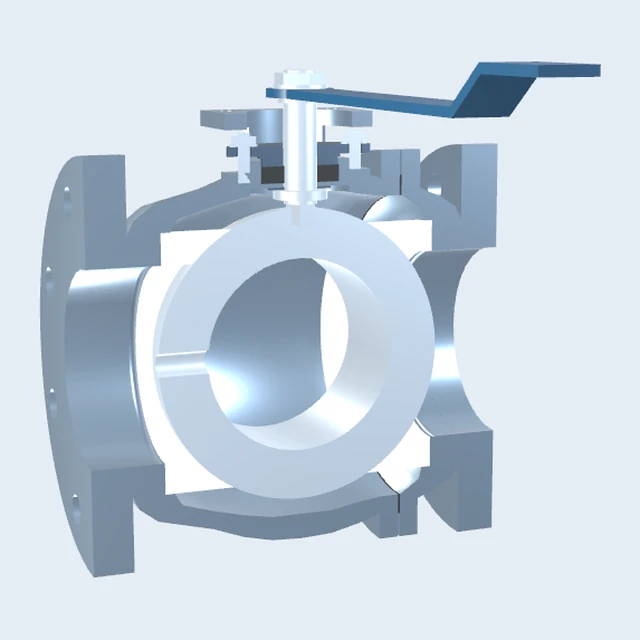

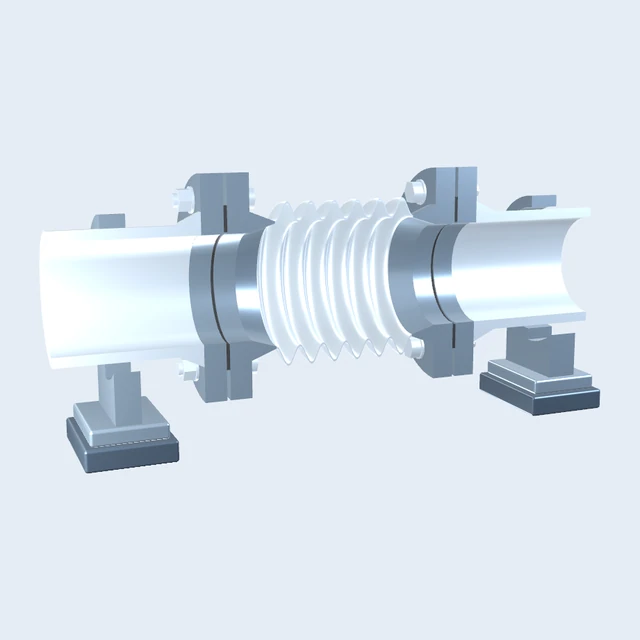

一覧の絵は既定の構造のカット表示です。仕切弁はソリッド、玉形弁は玉形、ボール弁はフローティング、逆止弁はスイング、調節弁は単座、安全弁は開放形、フランジ継手はネック、ベローズは単式、スチームトラップはフリーフロート、ストレーナはY形、スプリングハンガは吊る形。
配管の計算
計算は1つずつ行い、結果を履歴に保存して次の計算に使えます。式の横には、外径基準か内径基準か、単位系、ゲージ圧か絶対圧かを必ず表示します。水・有機溶剤・液化ガス・空気・飽和水蒸気の27種は、温度に応じた密度・粘度・蒸気圧などの文献値を入れるか、数値で入れます。
- 配管の検討でよく使う10項目
必要肉厚、配管の諸元（呼び径とスケジュールから外径・肉厚・内径・内容積・単位質量）、圧力損失、口径の選定、熱膨張量、ベローズ伸縮継手の推力、水撃の圧力上昇、Cv値（液体）と閉塞流の判定、スプリングハンガの荷重変動率、単位換算。
- 基準の違う式を並べて比べる

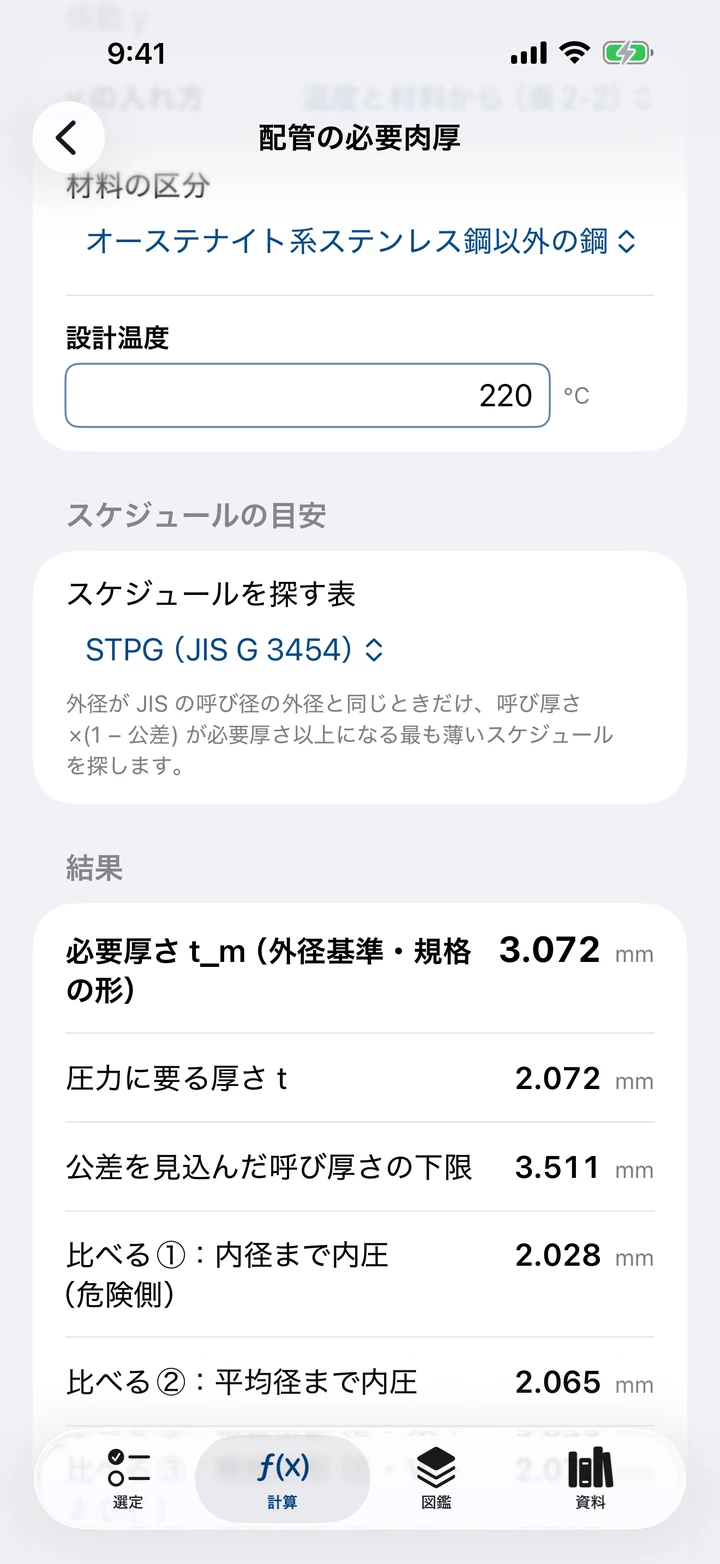

必要肉厚は外径基準の式で出し、内径まで・平均径まで内圧がかかるとした式の値も並べて表示します。式の選び方で答えがどれだけ変わるかが分かります。
- 注意から、トラブルと3Dへ
閉塞流、推力、荷重変動率などの注意からは、関係するトラブルと3Dの該当箇所へ移れます。
t = P・D / (2(S・E・W + y・P))腐れ代などの付加厚さを足して t_m = t + Ah_L = (f・L/D + ΣK)・v²/(2g)f は Darcy の管摩擦係数、ΣK は継手・弁の損失係数の和ΔL = α・ΔT・L線膨張係数・温度差・管の長さからF = (π/4)・Dm²・PDm はベローズの山の平均径。推力はアンカかタイロッドで受けるΔP = ρ・C・V閉止時間 T ≦ 2L/C のとき。緩閉の式も収録C = (Q/N1)・√((ρ₁/ρ₀)/Δp)閉塞流でないときの式。IEC 60534-2-1 の式で閉塞流も判定資料
すぐ手元に。
安心して使える
データは端末の中だけ。
計算・選定・図鑑・資料はすべてアプリ内。電波のない現場でも動き、リンクやメーカー名をタップしたときだけブラウザが開きます。
選定の回答と計算履歴は端末にだけ残り、開発者へは送られません。アカウント登録もありません。
800円で全機能。定期購読も、広告も、追加課金もありません。
計算結果の扱い。選定と計算の結果は、検討の初めの段階の比較と学習のための目安です。閉塞流の判定に使う圧力回復係数や、弁の形式ごとの適性は、形式・メーカー・機種で変わります。材質グループの絞り込みは候補を示すもので、最終の材質・グレード・規格は決めません。弁の形式と機種、配管の材質と肉厚の決定、発注、安全の判断は、配管クラス、メーカーの仕様書、適用される法令・規格、勤務先の基準で確認してください。安全弁の吹出し量の計算は収録していません。
トラブル早見は原因を絞る順序の目安です。運転を止める、分解するなどの判断は、勤務先の手順書に従ってください。掲載したメーカー名は調べる手がかりとして示したもので、網羅した一覧でも推奨の順位でもなく、各社の公認・提携・推奨を意味しません。
弁の形式選定、材質グループの絞り込み、肉厚・圧力損失・Cvの計算。iPhone用。iOS 17以降。日本のApp Storeで配信中。
